Principaux avantages des Lockbolts Huck

  1. Systèmes rapides et faciles à installer

  2. Assemblages sans entretien - pas besoin de vérifier le couple de serrage

  3. Coût total de l'assemblage inférieur sur toute la durée de vie

Qu'est-ce qu'un Lockbolt ?

Un LockBolt est une fixation spécialisée en deux parties utilisée pour remplacer le boulonnage et le soudage. Si vous rencontrez des problèmes de vibration, de performance à long terme des fixations et de maintenance, ou si vous souhaitez simplement réduire vos temps d'assemblage, les LockBolts Huck peuvent être la solution. Les principaux avantages sont les suivants

1) Amélioration de l'assemblage - Les installations de LockBolts sont rapides et simples, ce qui permet de réduire le temps d'assemblage et d'augmenter le rendement.
2) Amélioration des performances - Les assemblages LockBolts sont solides, résistants aux vibrations et sans entretien, ce qui améliore votre produit final et réduit le coût de la durée de vie.

En plus de la vaste gamme de produits standard, l'équipe Huck peut concevoir un LockBolt personnalisé pour répondre spécifiquement aux exigences de votre application. Contactez-nous pour parler à un ingénieur.

Comment fonctionnent les Lockbolts ?

L'installation joue un rôle clé dans le fonctionnement des LockBolts. Au lieu d'utiliser le couple pour atteindre les valeurs de performance requises, les LockBolts de Huck utilisent le sertissage des matériaux pour obtenir des performances optimales.

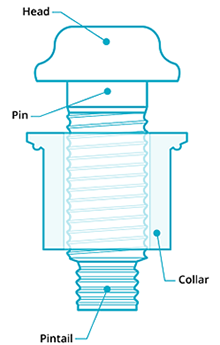

Un ensemble d'outils spécialisés déforme la bague (collar) dans les rainures de la tige : un processus irréversible.

Il en résulte un assemblage permanent, résistant aux vibrations et sans entretien*, qui ne se desserre pas. Le processus est hautement reproductible et donne des résultats exceptionnellement constants.

En tant que concepteurs des premiers systèmes LockBolt, l'équipe Huck possède une connaissance inégalée du fonctionnement des LockBolts et de la manière de concevoir la fixation la plus performante pour différents types d'applications. Si vous souhaitez parler à un ingénieur pour en savoir plus, n'hésitez pas à nous contacter ou pour une explication technique approfondie, cliquez ici.

*Désigné sans entretien par le Deutsches Institut für Bautechnik (DIBt).

Séquence d'installation

La séquence d'installation des LockBolts Huck est très simple. L'utilisateur insère la tige à l'arrière de l'application et place la bague sur la tige à l'avant de l'application.

L'outil est présenté sur l'application et le nez est placé sur la tige et la bague. Une fois la gâchette appuyée, l'outil tire automatiquement sur la tige, sertit la bague, sépare la tige de traction de la fixation et se détache de l'application.

  1. La tige est placée dans le trou préparé, la bague est placée sur la tige.

  2. L'outil est placé sur la tige de traction et activé.

  3. L'outil sertit la bague , ce qui génère un serrage

  4. La tige de traction se rompt, l'installation est terminée

L'outillage

Un ensemble d'outils spécialisés est nécessaire pour installer les LockBolts Huck. Les outils d'installation sont disponibles en versions alimentées par batterie, pneumatique (air) et hydraulique (huile).

Un nez séparé est fixé à l'outil pour s'adapter à chaque famille/diamètre spécifique de fixation. Pour les outils pneumatiques, une alimentation en air est nécessaire, pour les outils hydrauliques, une unité d'alimentation hydraulique est nécessaire.

Explorer l'outillage

Fixations Boulons Sertis (Lockbolts)

Assemblage de nez

Outil

Alimentation (hydraulique uniquement)

Lockbolts
